Límites definibles por el usuario para la indicación de aprobar/reprobar

Establezca límites para la indicación de paso/reprobido en la lectura individual o para cada lote con advertencias audibles y visuales.

Guarde cada medida para su posterior análisis

Se pueden guardar hasta 4 GB de lecturas en la memoria del medidor a medida que se toma cada medición, que se puede descargar más tarde en una aplicación de inspección o en el software DakMaster™ para más análisis e informes.

Capaz de medir el recubrimiento y el grosor del material

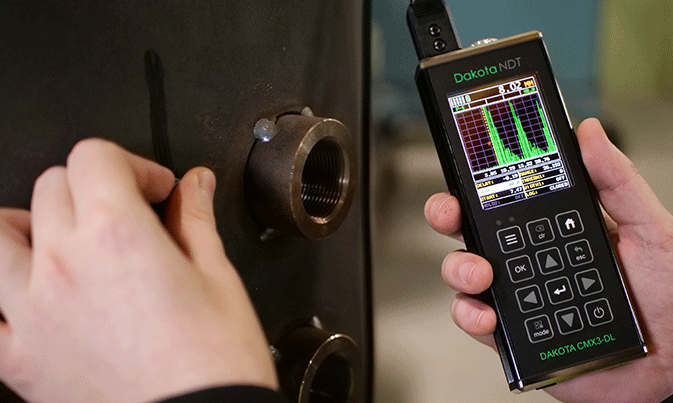

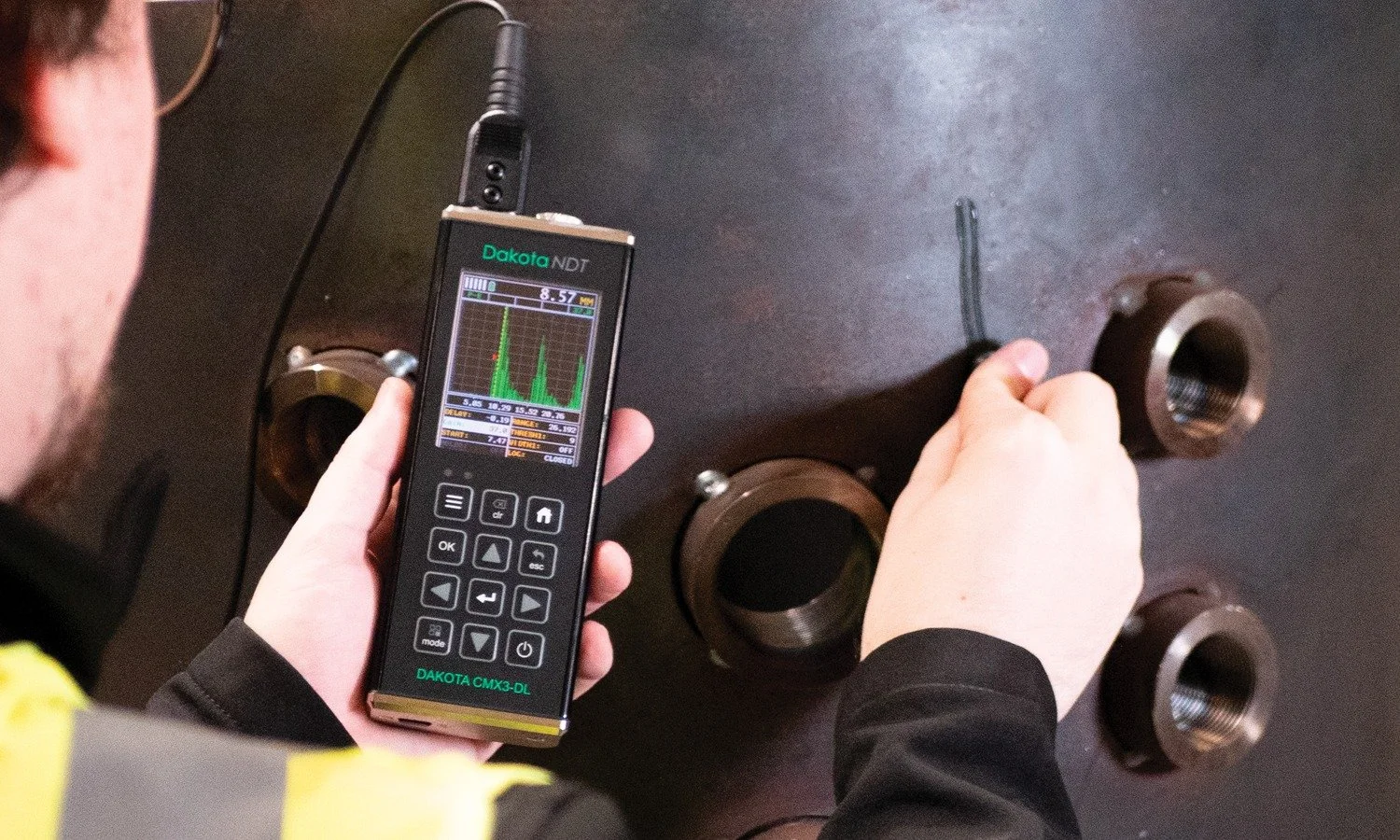

Los medidores de espesor ultrasónico Dakota CMX tienen la capacidad de medir recubrimientos y grosor del material simultáneamente mientras mantienen la capacidad de localizar hoyos, defectos y defectos en el material.

Elige y personaliza la pantalla de lectura

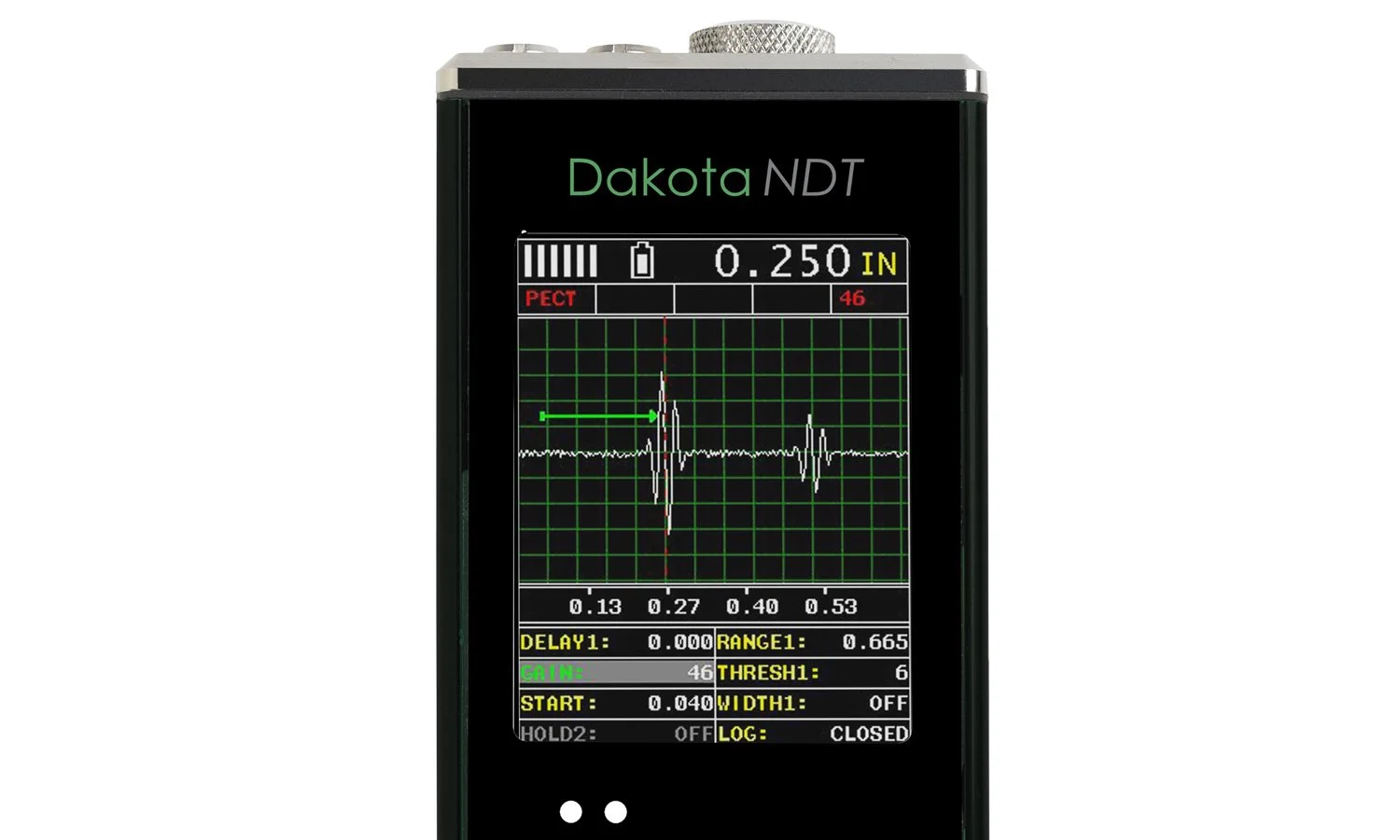

La gama Dakota CMX Thickness Gauge tiene una selección de modos de visualización que permiten al usuario seleccionar el más apropiado para sus necesidades; Lecturas, B-Scan, B-Scan combinados con lecturas, barra de escaneo y el A-Scan en el medidor de espesor de corrosión Dakota CMX2-DL y el medidor de espesor de corrosión Dakota CMX3-DL.

Consta de 6 barras verticales, cuando todas las barras están completamente iluminadas y el último dígito del valor de espesor digital es estable, el medidor mide de manera confiable el espesor del material.

Al aumentar significativamente la frecuencia de actualización de medición, este modo permite al usuario hacer pases escaneados sobre el material de prueba. El valor de espesor más pequeño se mantiene en la memoria y se muestra cuando se completa el escaneo. Esta función también se puede utilizar junto con la función de alarma de límite mínimo y máximo (dependiendo del modelo).

Una vez que se haya establecido un valor de espesor nominal definido por el usuario, el indicador mostrará la diferencia de espesor +/- del valor nominal introducido.

El usuario puede definir límites de espesor mínimo y máximo. Si la medición cae fuera del límite superior o inferior, se encenderá un LED rojo y el pitido sonará. Un LED verde se iluminará para indicar un grosor aceptable.

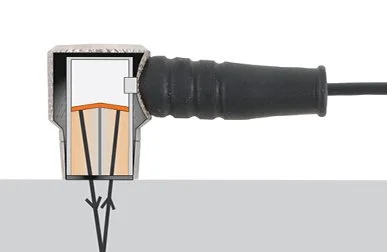

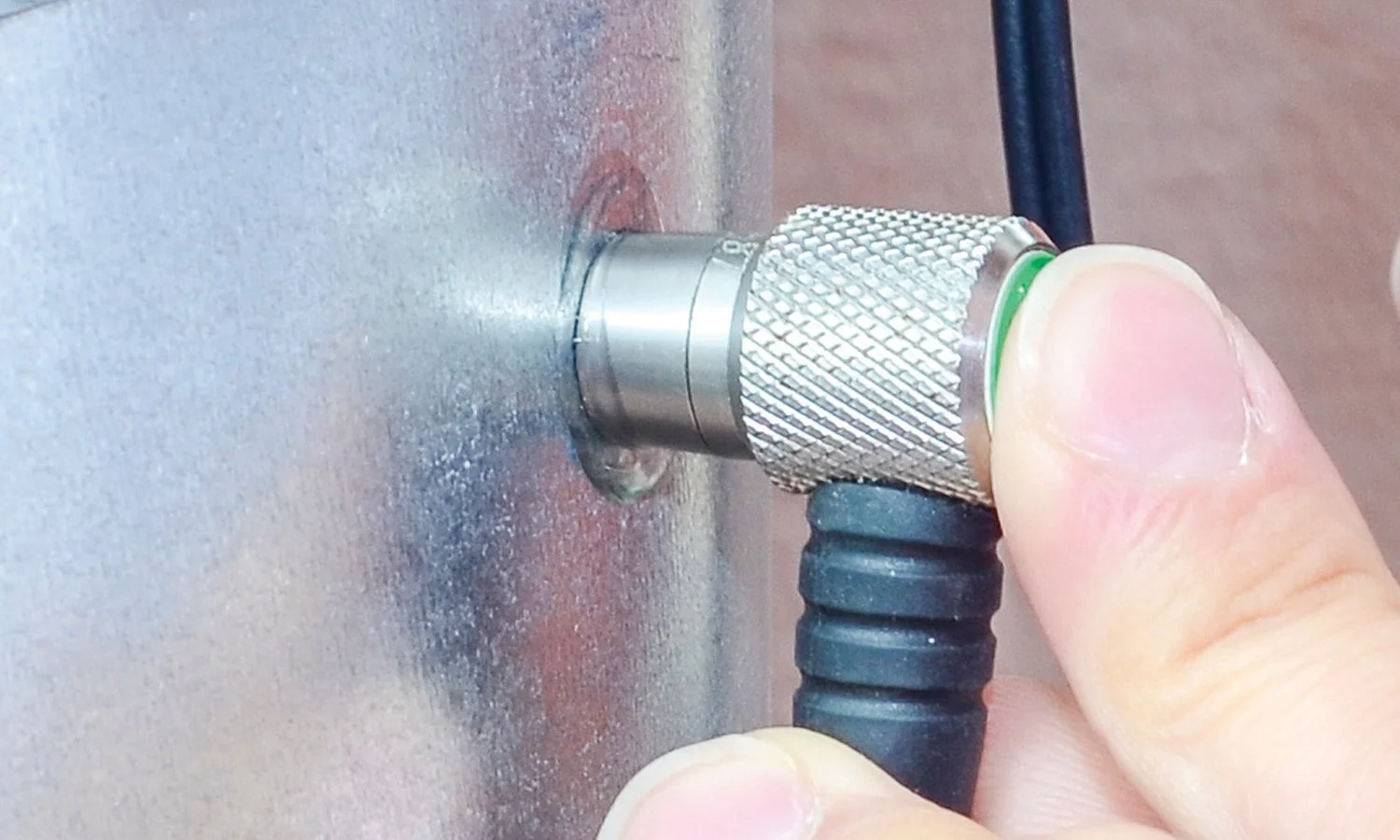

Los transductores de doble elemento consisten en una sonda con dos cristales (uno para transmitir y otro para recibir el pulso de sonido). Los cristales están separados por una barrera acústica, que genera una trayectoria sonora "en forma de V" a medida que el sonido viaja de un elemento a otro. Este camino es ligeramente más largo que el camino directo, por lo tanto, la corrección de la ruta en V se utiliza para calcular el grosor correcto

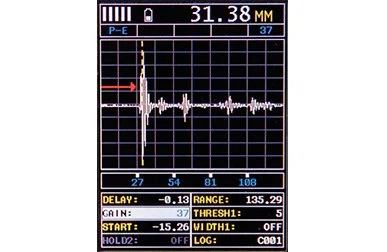

El modo de visualización normal mide el espesor total desde la base de la sonda transductora hasta el límite de densidad del material (normalmente la pared posterior). Ideal para la detección de hoyos y defectos.

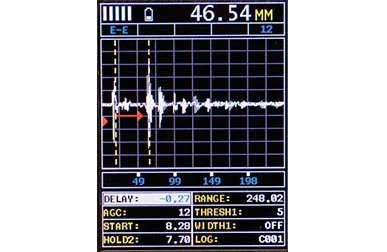

También conocido como el modo ThruPaint™, EE ignora el grosor del recubrimiento, mostrando el grosor del material desde la superficie superior del material hasta el límite de densidad del material.

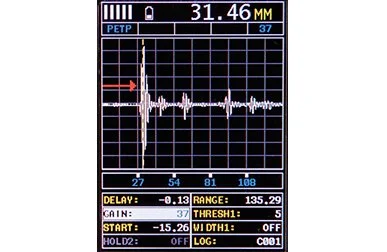

Similar al modo PE, PETP tiene en cuenta y compensa las variaciones en la medición causadas por las variaciones de temperatura.

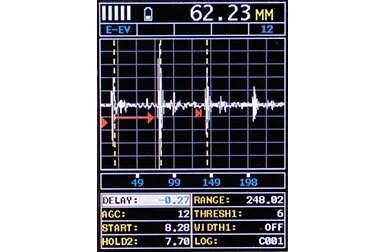

El modo de verificación de eco-eco mide comparando los valores entre 3 reflejos y se usa comúnmente para eliminar errores de los recubrimientos de superficie y para tomar mediciones en materiales de múltiples capas.

Muestra el espesor del recubrimiento aplicado al material.

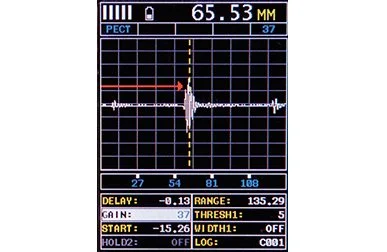

Muestra tanto el espesor del material (PE) como el espesor del recubrimiento (CT) al mismo tiempo.

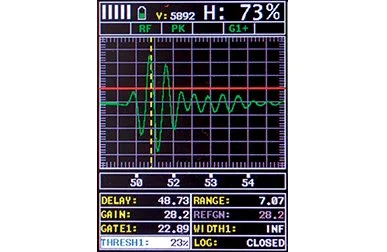

La detección básica de defectos de prueba utilizando transductores de haz angular de un solo elemento está disponible en los medidores de espesor de corrosión CMX2-DL y CMX3-DL.

Pantalla de la barra de escaneo:

Una pantalla gráfica lineal que permite a los usuarios monitorear gráficamente los cambios en las lecturas de espesor. Como el rango de escala puede ser ajustado por el usuario, esta pantalla es ideal para observar pequeñas variaciones en los espesores de los materiales.

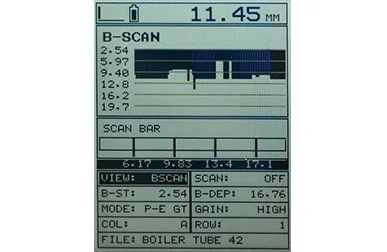

Pantalla B-Scan:

Una vista de bloque 2D de sección transversal basada en el tiempo del espesor proporciona una vista gráfica del espesor del material, ideal para el análisis de profundidad relativa.

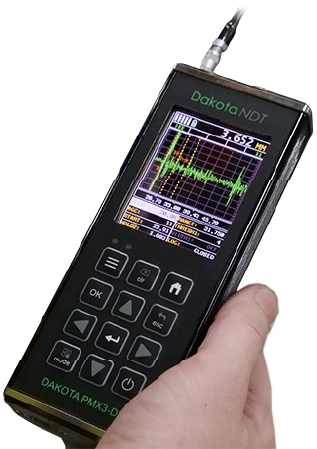

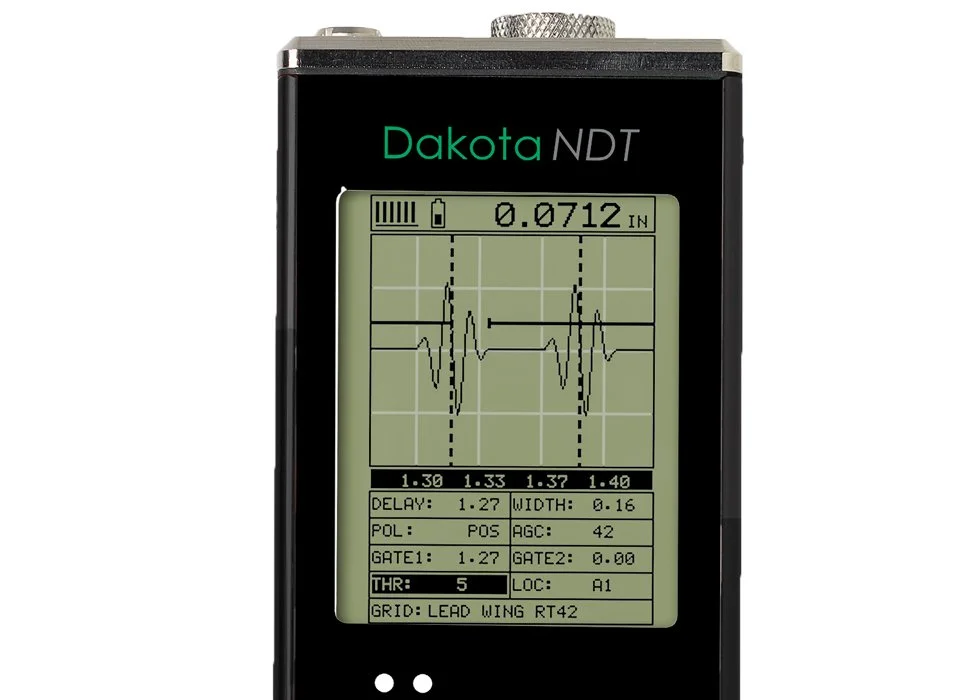

Pantalla A-Scan; Onda completa (RF):*

La pantalla A-Scan muestra la onda sinusoidal creada por el sonido reflejado, u oscilación, a partir del material que se está midiendo. En el modo RF se muestra la forma de onda completa.

Pantalla A-Scan; Rectificado (+ o -):*

Los usuarios pueden seleccionar ver el ciclo positivo o negativo de la forma de onda completa (RF). Esta pantalla rectificada (RECT) muestra la amplitud del eco frente al tiempo de tránsito.

* Disponible solo en modelos de medidor de espesor CMX2-DL y CMX3-DL
